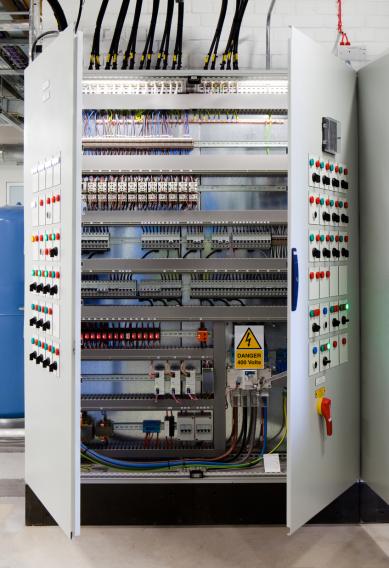

Elektrokontrolle von Schaltgerätekombinationen
Bei der Anpassung oder Neuerstellung einer Schaltgerätekombination muss ein Stücknachweisprotokoll nach SN EN 61439 sowie eine Konformitätserklärung erstellt werden.
Die Elektrokontrollen Schweiz AG führt Elektrokontrollen an Schaltgerätekombinationen nach SN EN 61439-1 bis 7 durch und
erstellt die Konformitätserklärung. Zusätzlich führen wir Wartungs- und
Unterhaltsarbeiten an Schaltgerätekombinationen durch.
Elektrokontrolle nach SN EN 61439-1 (2011); Allgemeine Festlegungen
Haben
Sie eine Sicherungsverteilung nach SN EN 61439-1 erstellt, muss ein
Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt
werden
Die Norm SN EN 61439 regelt die sicherheitstechnischen Anforderungen für solche Anlagen. Sie dient Planern, Anlagenbauern, Elektroinstallateuren und Endkunden, die sicherheitstechnischen Anforderungen einzuhalten. Das Ziel ist es, den Schutz von Personen und Anlagen zu gewährleisten.
- Deren Bemessungsspannung 1’000 V bei Wechselspannung oder 1’500 V bei Gleichspannung nicht überschreitet.
- Die ortsfeste oder ortsveränderbare Schaltgerätekombinationen mit oder ohne Gehäuse sind.
- Die zur Verwendung bei der Erzeugung, Übertragung, Verteilung und Umformung elektrischer Energie und für die Steuerung von Betriebsmitteln, die elektrische Energie verbrauchen, vorgesehen sind.
- Die für den Einsatz unter besonderen Betriebsbedingungen bestimmt sind, zum Beispiel auf Schiffen und Schienenfahrzeugen, unter der Voraussetzung, dass die für diese Zwecke geltenden zusätzlichen Anforderungen erfüllt sind.
- Die für die elektrische Ausrüstung von Maschinen bestimmt sind, unter der Voraussetzung, dass die für diese Zwecke geltenden zusätzlichen Anforderungen erfüllt sind.
- Ergänzende Anforderungen für Schaltgerätekombinationen, die Bestandteil einer Maschine sind, sind in IEC 60204 (alle Teile) festgelegt.

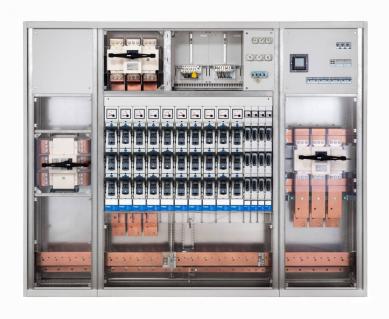

Elektrokontrolle nach SN EN 61439-2; Energie-Schaltgerätekombinationen
Haben Sie eine Energie-Sicherungsverteilung nach SN EN 61439-2 erstellt, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden.
- Deren Bemessungsspannung 1’000 V bei Wechselspannung oder 1’500 V bei Gleichspannung nicht überschreitet;
- Die ortsfeste oder ortsveränderbare Schaltgerätekombinationen mit oder ohne Gehäuse sind;
- Die zur Verwendung bei der Erzeugung, Übertragung, Verteilung und Umformung elektrischer Energie und für die Steuerung von Betriebsmitteln, die elektrische Energie verbrauchen, vorgesehen sind;
- Die für den Einsatz unter besonderen Betriebsbedingungen bestimmt sind, z. B. auf Schiffen und Schienenfahrzeugen, unter der Voraussetzung, dass die für diese Zwecke geltenden zusätzlichen Anforderungen erfüllt sind; ANMERKUNG 2 Zusätzliche Anforderungen für Schaltgerätekombinationen auf Schiffen sind in IEC 60092-302 festgelegt.
- Die für die elektrische Einrichtung von Maschinen bestimmt sind. Ergänzende Anforderungen für Schaltgerätekombinationen, die Bestandteil einer Maschine sind, sind in den Normen der Reihe IEC 60204 festgelegt.
Elektrokontrolle nach SN EN 61439-3 (2012); Installationsverteiler für die Bedienung durch Laien (DBO)
Haben Sie eine Sicherungsverteilung für Laien nach SN EN 61439-3 erstellt, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden. Gerne führen wir eine Elektrokontrolle nach SN EN 61439 durch und erstellen eine Konformitätserklärung. Zusätzlich führen wir Wartungs- und Unterhaltsarbeiten an Schaltgerätekombinationen durch.
- Sie sind für eine Bedienung durch Laien vorgesehen, zum Beispiel zur Anwendung im Wohnbereich
- Die Abgangsstromkreise enthalten Kurzschlussschutzeinrichtungen, die für die Bedienung durch Laien vorgesehen sind
- Die Bemessungsspannung gegen Erde beträgt höchstens 300 V Wechselspannung
- Der Bemessungsstrom (/ nc) der Abgangsstromkreise beträgt höchstens 125 A, und der Bemessungsstrom (I nA) des DBO beträgt höchstens 250 A
- Sie sind für die Verteilung der elektrischen Energie vorgesehen
- Geschlossen, ortsfest
- Für Innenraum- oder Freiluftaufstellung
- Die Tür ist ohne Werkzeug zu öffnen, zum Beispiel Vierkant Schloss

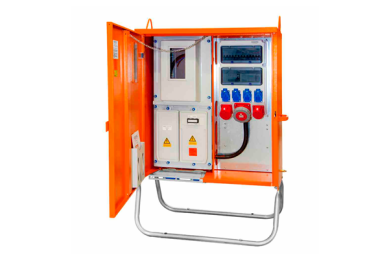

Elektrokontrolle nach SN EN 61439-4; Baustromverteiler
Ist eine Sicherungsverteilung für einen Baustromverteiler nach SN EN 61439-4 erstellt worden, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden.
- Schaltgerätekombinationen, deren Bemessungsspannung 1’000 V Wechselspannung oder 1’500 V Gleichspannung nicht überschreitet;
- Schaltgerätekombinationen, bei denen sich die Primär- und die Sekundär-Nennspannung von Transformatoren, die sich in dem Baustromverteiler befinden, innerhalb der oben festgelegten Grenzen befinden;
- Schaltgerätekombinationen für den Einsatz auf Baustellen sowohl im Innenraum als auch in Freiluft, wie zeitweiligen Arbeitsstätten, die im Allgemeinen der Öffentlichkeit nicht zugänglich sind und auf denen Bauarbeiten, Montage-, Reparatur- oder Änderungsarbeiten oder der Abriss von Gebäuden oder Bauwerken oder Ausschachtungsarbeiten oder vergleichbare andere Arbeiten ausgeführt werden;
- Transportable (vorübergehend fest montierte) oder bewegbare Schaltgerätekombinationen mit Gehäuse. Herstellung und / oder Zusammenbau dürfen von anderen als dem ursprünglichen Hersteller vorgenommen werden.
- Diese Norm gilt nicht für Schaltgerätekombinationen, die in Verwaltungs- und Betriebsräumen (Büros, Umkleide-, Versammlungs-, Schlafräumen, sanitären Räumen, Kantinen usw.) von Baustellen eingesetzt werden.
Elektrokontrolle nach SN EN 61439-5 (2015); Schaltgerätekombination in öffentlichen Energieverteilungsnetzen
Wurde eine Sicherungsverteilung für öffentliche Energieverteilnetze nach SN EN 61439-5 erstellt, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden.
- Sie werden für die Verteilung elektrischer Energie in Dreiphasensystemen verwendet, deren Bemessungsspannung 1’000 V nicht überschreitet.
- Sie werden ortsfest verwendet.
- Offene Schaltgerätekombinationen werden durch diese Norm nicht abgedeckt.
- Sie sind für die Aufstellung an Plätzen geeignet, zu denen nur Fachpersonal Zugang zu deren Verwendung hat, Bauarten für die Verwendung im Freien dürfen jedoch an Plätzen aufgestellt werden, zu denen Laien Zugang haben.
- Für Innenraum- oder Freiluftaufstellung.

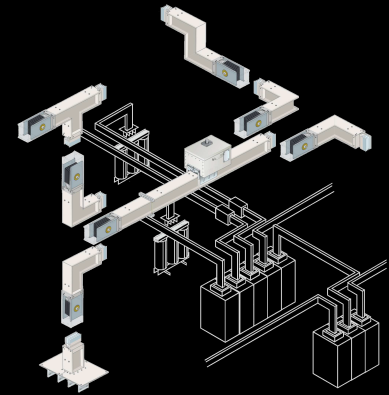

Elektrokontrolle nach SN EN 61439-6 (2012); Schienenverteilersysteme
Haben Sie ein Schienenverteilersysteme nach SN EN 61439-6 erstellt, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden.
- Schienenverteilersystem, dessen Bemessungsspannung 1’000 V bei Wechselspannung oder 1’500 V bei Gleichspannung nicht überschreitet.
- Schienenverteilersystem, die zur Verwendung bei der Erzeugung, Übertragung, Verteilung und Umformung elektrischer Energie und für die Steuerung von Betriebsmitteln, die elektrische Energie verbrauchen, vorgesehen sind.
- Schienenverteilersystem, die für den Einsatz unter besonderen Betriebsbedingungen bestimmt sind, zum Beispiel auf Schiffen, Schienenfahrzeugen, in privaten Anwendungen (bedient durch Laien), unter der Voraussetzung, dass die für diese Zwecke geltenden zusätzlichen Anforderungen erfüllt sind.
- Schienenverteilersystem, die für die elektrische Ausrüstung von Maschinen bestimmt sind. Zusätzliche Anforderungen.

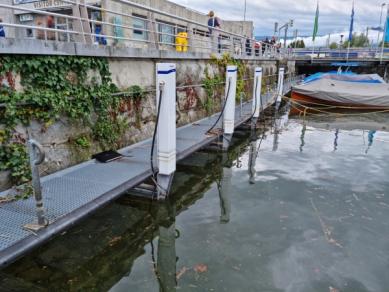

Elektrokontrolle nach SN EN 61439-7 (2020); Schaltgerätekombinationen für bestimmte Anwendungen wie Marinas, Campingplätze, Marktplätze, Ladestationen für Elektrofahrzeuge
Haben Sie eine Sicherungsverteilung für Marinas, Campingplätze, Marktplätze oder Ladestationen für Elektrofahrzeuge nach SN EN 61439-7 erstellt, muss ein Stücknachweisprotokoll nach SN EN 61439 und eine Konformitätserklärung erstellt werden.
- Schaltgerätekombinationen, deren Bemessungsspannung 1’000 V bei Wechselspannung oder 1’500 V bei Gleichspannung nicht überschreitet.
- Schaltgerätekombinationen, die zur Verwendung bei der Erzeugung, Übertragung, Verteilung und Umformung elektrischer Energie und für die Steuerung von Betriebsmitteln, die elektrische Energie verbrauchen, vorgesehen sind.
- Schaltgerätekombinationen, die von Laien bedient werden, zum Beispiel Einstecken und Herausziehen von Steckern elektrischer Betriebsmittel.
- Schaltgerätekombinationen, deren Aufbau und Verwendung auf Marktplätzen, in Marinas, auf Campingplätzen und ähnlichen öffentlichen Bereichen im Freien vorgesehen ist.
- Schaltgerätekombinationen, die für Ladestationen für Elektrofahrzeuge (AEVCS) für die Ladebetriebsart 3 und die Ladebetriebsart 4 vorgesehen sind. Sie sind dafür ausgelegt, die Funktionalität und weitere Anforderungen für Ladestationen.
- Für die richtige Auswahl der Betriebsmittel gelten die folgenden zusätzlichen Normen:
- IEC 60364-7-709 Niederspannungs-Schaltgerätekombination für Marinas und Hafenbereiche (AMHS)
- IEC 60364-7-708 Niederspannungs-Schaltgerätekombination für Camping- und Caravanplätze (ACCS)
- IEC 60364-7-740 Niederspannungs-Schaltgerätekombination für Märkte und weitere öffentliche Bereiche im Freien (AMPS)
- IEC 60364-7-722 Niederspannungs-Schaltgerätekombination für Ladestationen für Elektrofahrzeuge (AEVCS)
Bitte Elektro-Schema mitsenden
